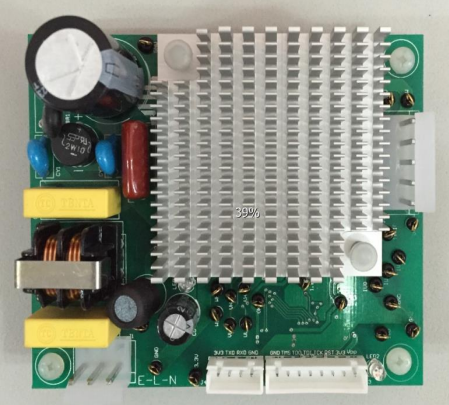

IRMCS1183是以iMOTIONTM芯片集为基础马达逆变控制设计参考平台。
它包含数字运动控制芯片IRMCF183和驱动功率模块IRSM505-035,针对100W以内的PMSM电机FOC控制。
主要应用:
小功率风机、水泵
IRMCS1183 基于无传感器电机驱动开发平台
IRMCF183-iMOTIONTM 数字控制芯片
MCE (运动控制引擎)-基于硬件的高效的永磁电机无传感器控制计算引擎
支持内嵌式和表面式无传感器永磁电机FOC控制
支持直流负母线单电阻采样及桥臂双电阻采样
无需外部电流或电压传感电路
采用500V/3A的uDIP功率模块,适合100W功率输出
低损耗的空间矢量PWM 调制
内嵌8 位的高速微控制器 (8051),提供灵活的I/O 口控制
I2C/SPI/RS232接口
内置64K Flash内存
配套软件MCE Designer操作方便
MCEWizard方便用户配置电机参数及PCB硬件参数
过流保护,过压/欠压保护
零矢量制动控制
内嵌EMI 滤波

IRMCS1183
IRMCF171TY
IR 新款 uDIP:
500V/1A IRSM505-015
500V/2A IRSM505-025
500V/3A IRSM505-035
500V/5A IRSM505-055
500V/6A IRSM505-065
