IRMCS1271是以iMOTIONTM芯片集为基础马达逆变控制设计参考平台。
它包含数字运动控制芯片IRMCK171和驱动功率模块IRAMT15TP60A-2,针对1500W以内的PMSM电机FOC控制。
主要应用:

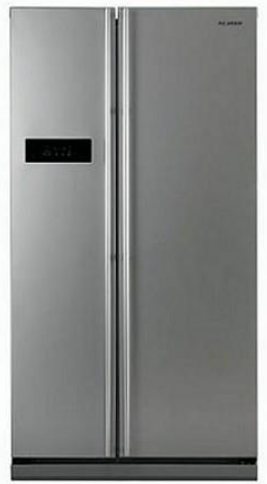

 变频冰箱压缩机控制
 大功率风机控制

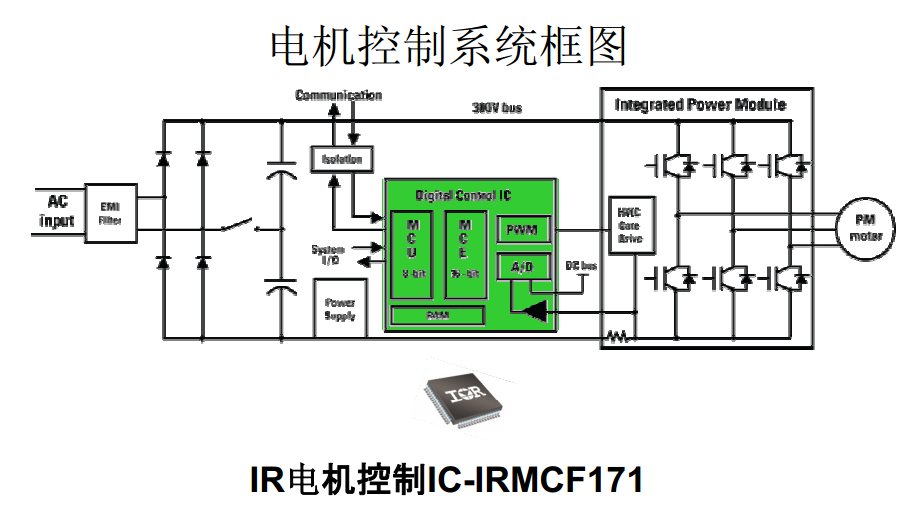

IRMCS1271 基于无传感器电机驱动开发平台
IRMCF171-iMOTIONTM 数字控制芯片
MCE (运动控制引擎)-基于硬件的高效的永磁电机无传感器控制计算引擎
支持内嵌式和表面式无传感器永磁电机FOC控制
支持直流负母线单电阻采样及桥臂双电阻采样
无需外部电流或电压传感电路
230V/1500W 的功率输出集成功率模块 IRAMT15TP60A
低损耗的空间矢量PWM 调制
内嵌8 位的高速微控制器 (8051),提供灵活的I/O 口控制
I2C/SPI/RS232接口
芯片只需要3.3V供电
F版本为FLASH
配套软件MCE Designer操作方便
MCEWizard方便用户配置电机参数及PCB硬件参数
过流保护,过压/欠压保护
零矢量制动控制
内嵌EMI 滤波
IRMCF171TY
IRMCK171TY  OTP

IR  新款  SIP IPM :
600V/10A  IRAM256-1067A
600V/15A  IRAM256-1567A
600V/20A  IRAM256-2067A

针对永磁同步电机驱动
变频冰箱压机控制
洗碗机
空调风机控制
水泵、鼓风机
