变频空调电机控制方案IRMCS3041

IRMCS3041是以iMOTIONTM芯片集为基础马达逆变控制设计参考平台。

它包含数字运动控制芯片IRMCF341和驱动功率模块IRAMS10UP60B。IRMCF341是IR公司的无传感器永磁电机控制的单芯片解决方案的主芯片。与传统的微控制器或DSP不同的是，IRMCF341采用运动控制引擎 (MCE)提供一个内建的闭环无传感器控制运算法以控制带反电动势的表面或内嵌磁刚的永磁电机。

针对节能高效的白色家电
 直流变频空调压机控制
 变频冰箱
 变频洗衣机
EV车用空调压机控制及电信基站空调压机控制

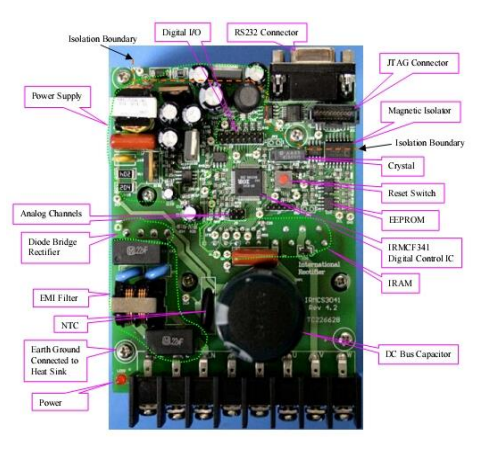

IRMCS3041 基于无传感器电机驱动开发平台
 IRMCF341-iMOTIONTM 数字控制芯片
 MCE (运动控制引擎)－基于硬件的高效的永磁电机无传感器控制计算引擎
 支持内嵌式和表面式无传感器永磁电机FOC控制
 单一分路电流反馈重构，直流负母线采样
 无需外部电流或电压传感电路
 230V/400W 的功率输出集成功率模块 IRAMS10UP60B
 低损耗的空间矢量PWM 调制
 双通道模拟输出 (PWM)
 内嵌8 位的高速微控制器 (8051)，提供灵活的I/O 口控制
 隔离的JTAG 编程口，方便仿真和调试
 与EEPROM 进行I2C 串行连接
 配套软件MCE Designer操作方便
 MCEWizard方便用户配置电机参数及PCB硬件参数
 RS232 接口
 过流保护，过压/欠压保护
 零矢量制动控制
 内嵌EMI 滤波
